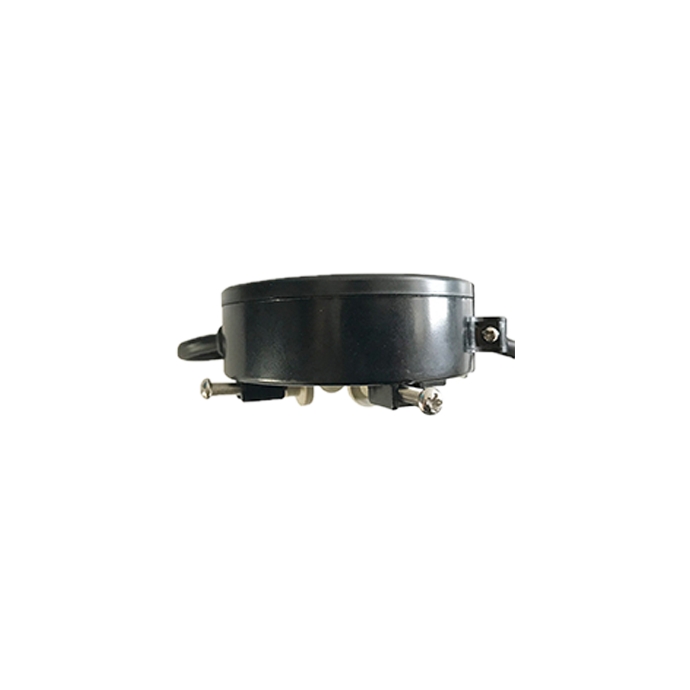

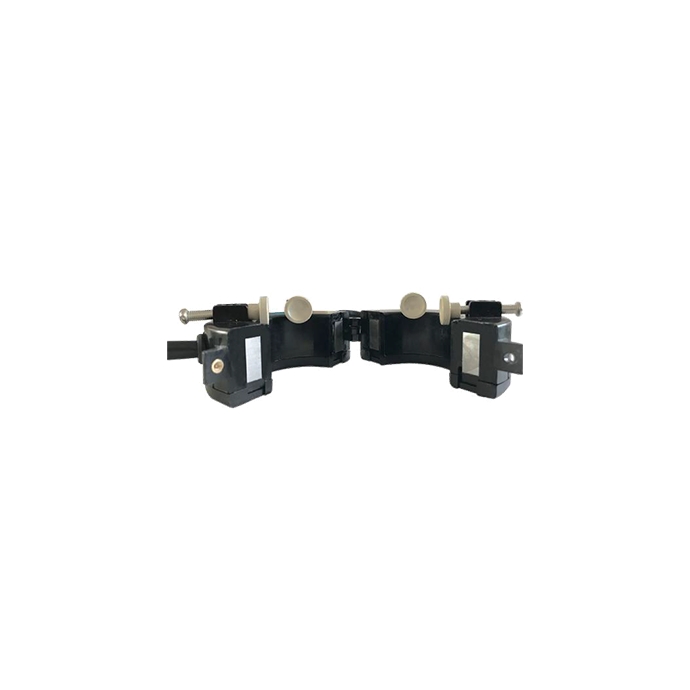

电缆护层环流传感器作为监测系统的重要部分，与数据采集主机等配合工作。前端电流监测装置借助该传感器，在高压电缆接头处加装0～200A单模精确CT电流互感器及精确接地环流采集装置，实现对高压电缆金属护层接地点电流参数的实时监测。它能精准采集电流数据，通过RS485通信方式将告警信息及时传输至监控中心。
技术特点
✔ 精确测量：电流采样范围0～200A，能精准捕捉电流变化，确保测量数据可靠；
产品参数
|
产品型号 |
AZX-CT-C001 |
|
待机电流 |
＜100μA |
|
电流采样范围 |
0～200A |
|
分辨率 |
12bit |
|
转换时间 |
10μs |
|
线性误差 |
±1LSB max |
|
变比 |
200:1 |
|
准确级 |
不低于0.5级 |
|
额定频率 |
50Hz |
|
额定二次负载 |
＞4Ω |
|
瞬态过载锁定反应时间 |
450A；120ms |
|
二次瞬变工频耐压 |
不低于3000V/min |
|
二次绕组匝间绝缘值 |
＞1000MΩ |
|
静态功耗电流 |
＜0.6mA |

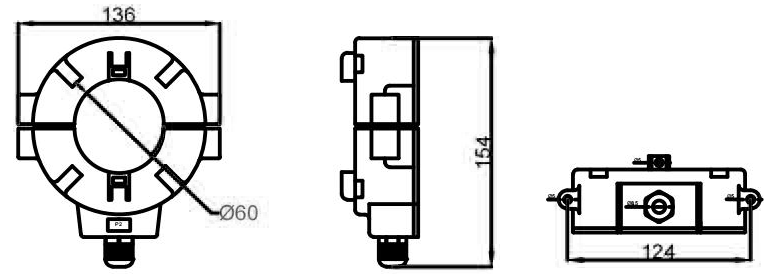

外形尺寸
尺寸大小：136*154mm
