客户介绍

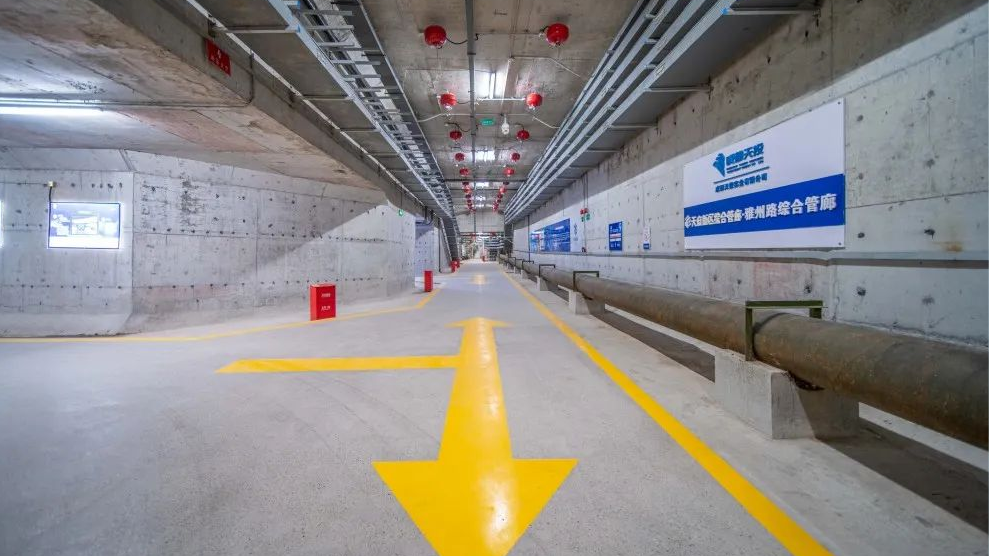

成都天府新区地下管廊运维空间城市基础设施的重要组成部分，集纳了电力、通信、燃气、给排水等管线，被誉为城市运行的“生命线”。天府新区规划管廊约144公里，已投运约52公里，在建约22公里。雅州路片区综合管廊作为新区第一批试点建设管廊项目，于2017年投运，为此区域供水、供电、供气、通信以及集中供能等民生需求提供基本保障。

客户需求

●动力监测

   电力监测：实时监测隧道内供电系统（配电柜、UPS等）的电压、电流、功率、电能等参数，确保电力稳定。

   设备运行状态：监测风机、水泵、照明等设备的运行状态及故障报警。

●环境监测

   温湿度监测：监测隧道内温湿度，防止过高温度或湿气影响管线安全。

   氧气/有害气体监测：检测CO、CH₄（天然气）、H₂S等气体浓度，预防爆炸或中毒风险。

   积水监测：在低洼处设置水位传感器，防止暴雨或渗水导致内涝。

   通风控制：根据环境数据自动/远程控制风机运行，保障空气流通。

●安防监测

   门禁管理：对隧道出入口进行权限控制，记录人员进出信息。

   火灾报警：设置烟感、温感探测器，联动消防系统。

●网络与通信

   工业环网：采用光纤或工业以太网，确保监控数据稳定传输。

●智能化管理需求

   统一管理平台：集成动环、安防、消防等子系统，实现可视化监控。

   报警联动：异常情况自动触发声光报警、短信并联动应急设备（如风机、排水泵）。

   数据分析：记录历史数据，分析环境趋势，优化运维策略。

解决方案

系统架构设计：采用“感知层+传输层+平台层+应用层”的智能化架构，实现管廊动力、环境、安防等全方位监控。

●感知层：部署各类传感器（温湿度、气体、水位、电力监测等）及监控设备（摄像头、门禁等）。

●传输层：采用工业光纤环网+无线备份，确保数据稳定传输。

●平台层： 搭建智能管理平台，集成动环、安防、消防等子系统数据。

●应用层：提供可视化监控、报警管理、数据分析等功能，支持PC端、移动端访问。

子系统解决方案：

●动力监控子系统

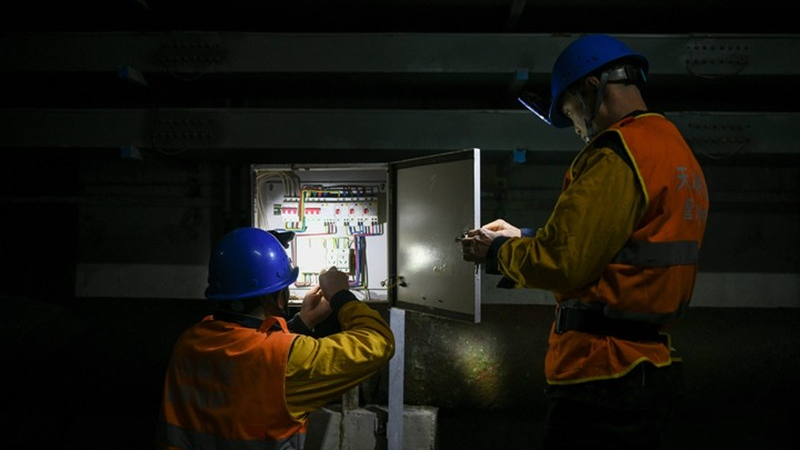

   电力监测：在配电柜、UPS等关键节点通过协议或安装传感器，实时监测电压、电流、功率等参数。

   设备控制：对风机、水泵、照明等设备进行远程/自动控制，并记录运行状态。

   备用电源管理：配置UPS或柴油发电机，确保断电时关键设备正常运行。

●环境监控子系统

   温湿度监测：每100米部署温湿度传感器，超限自动报警并联动通风设备。

   气体监测：在燃气舱等重点区域安装CH₄（甲烷）、CO、O₂传感器，浓度超标时启动排风。

   积水监测：在低洼处设置液位传感器，水位超限时自动启动排水泵。

   智能通风：根据环境数据自动调节风机运行，节能降耗。

●安防监控子系统

   门禁管理：在出入口安装人脸识别/刷卡门禁，记录人员进出信息。

   电子巡更：设置RFID/NFC巡检点，确保巡检到位。

●消防报警子系统

   火灾探测：部署感温、感烟探测器，结合视频分析，实现早期火灾预警。

   联动控制：火灾发生时，自动关闭防火门、启动排烟系统，并联动应急照明。

●通信网络子系统

   有线网络：采用工业级光纤环网，保障数据传输可靠性。

   数据存储：本地服务器+云端备份，确保数据安全。

智能管理平台功能：

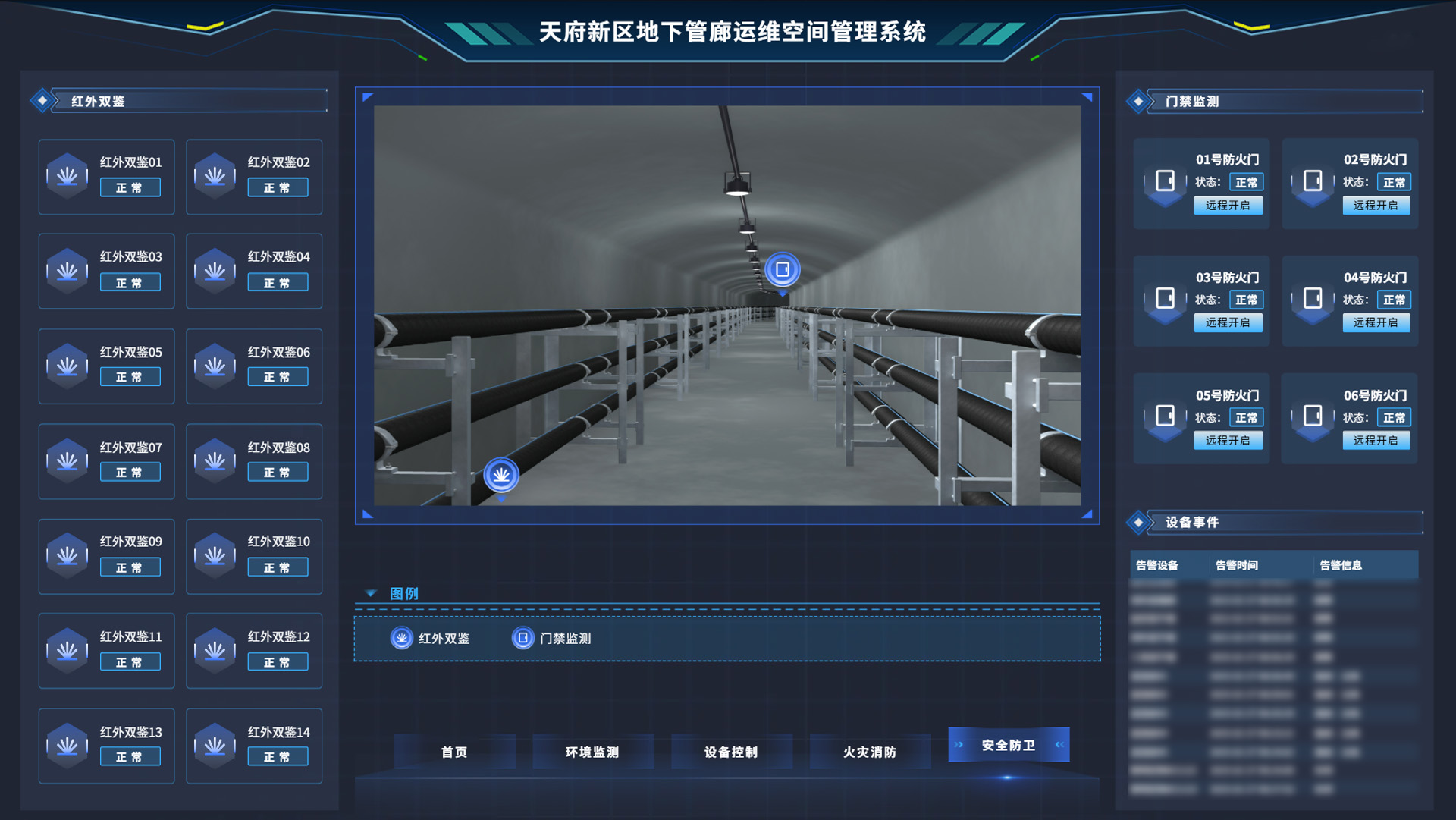

●三维可视化监控

   通过BIM/GIS技术，实现隧道结构、设备状态、环境数据的3D展示。

●智能报警与联动

   分级报警（声光、短信），并自动联动相关设备（如风机、排水泵）。

●数据分析与报表

   生成温湿度、能耗、设备运行等趋势分析报告，优化运维策略。

落地成果

采用智能化架构，通过动力监控、环境监测、安防管理、消防报警和通信网络五大子系统，实现综合管廊全方位智能化运维。系统配备各类传感器，实时监测电力、温湿度、有害气体、积水等数据，并联动控制风机、排水泵等设备。采用工业光纤环网确保通信可靠，结合三维可视化平台实现集中管理，支持智能报警、数据分析和移动运维。方案具有高可靠性、智能化管理和节能高效等特点，有效提升综合管廊安全性和运维效率，为智慧城市建设提供有力支撑。
