客户介绍

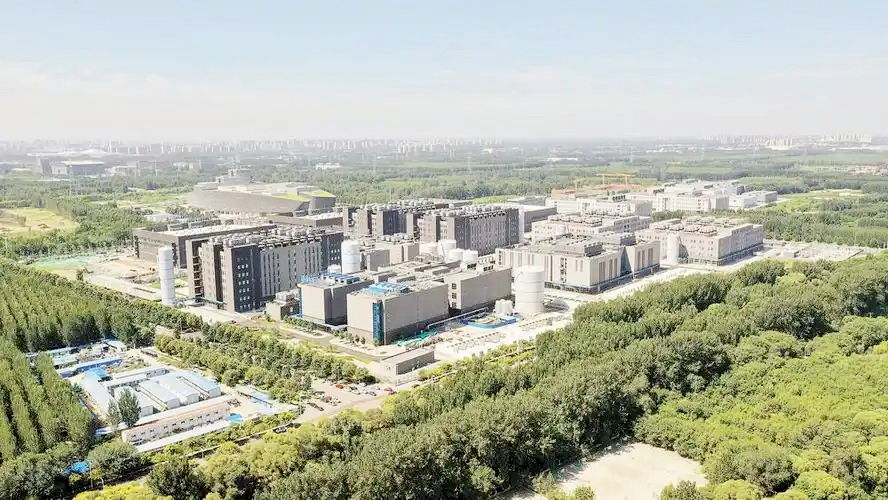

廊坊云数据中心位于廊坊经济技术开发区云存储产业园，地处京津冀协同发展核心区，紧邻北京，兼具地理交通优势与政策支持。总占地800亩（约53万㎡），建筑面积达63.39万㎡，相当于88个标准足球场，设计以高密度、模块化为特色，建设标准达到国际T3+标准，部分达到T4标准，规划建设16栋机房楼提供57.6万㎡机房空间，总装机量8.64万机架，单栋楼平均容纳5400架，支持高性能服务器集群部署。

客户需求

温湿度监测

●监测范围

   机房整体环境：每100㎡至少部署2个温湿度传感器（天花板/地板下/机柜间）。

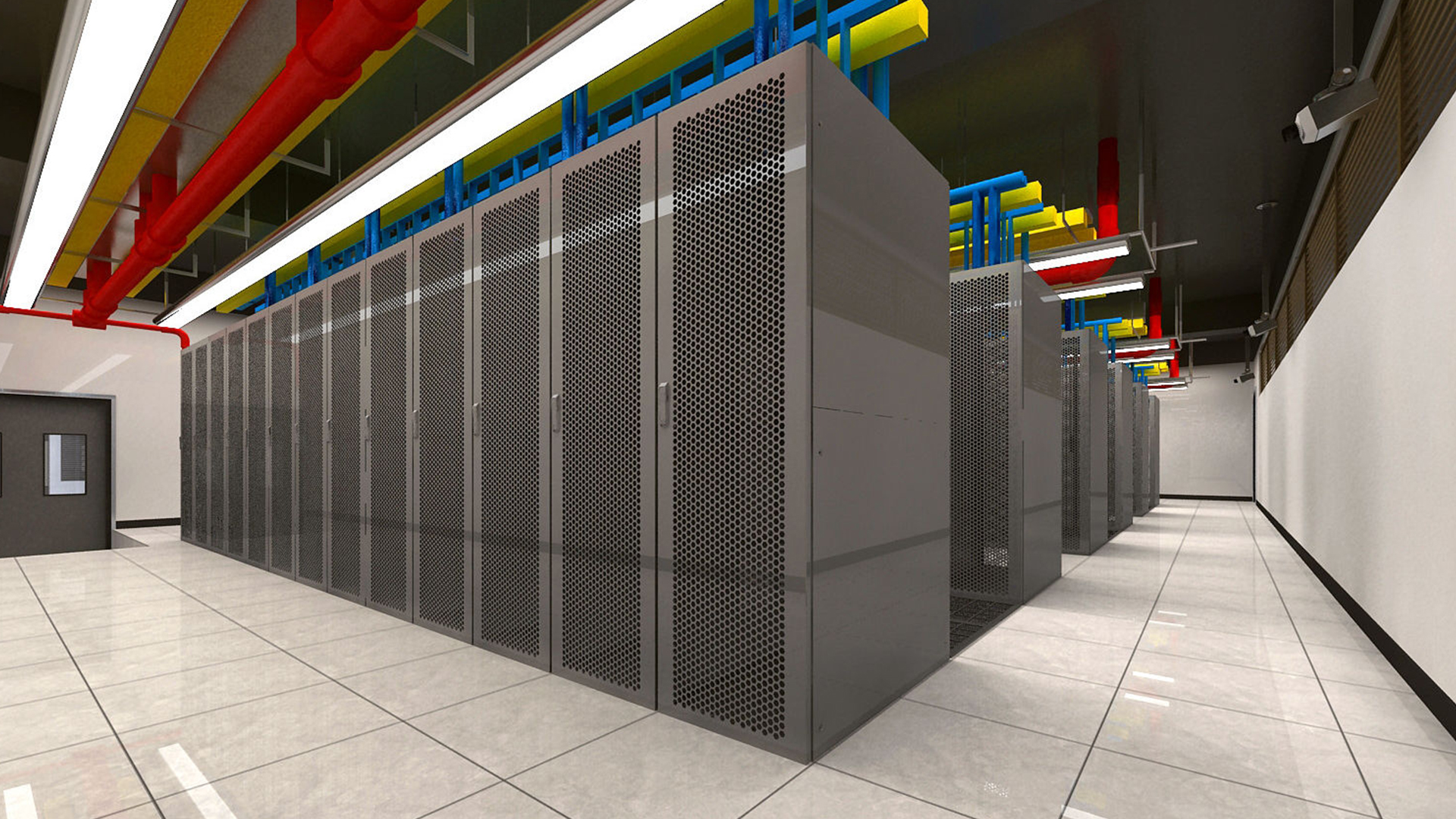

   机柜微环境：每列机柜（冷/热通道）部署传感器，高密度区每机柜1个（如AI算力柜）。

   关键区域：UPS室、电池室、精密空调送风区需独立监测。

●技术要求

   精度：温度±0.5℃、湿度±3%RH（T4区域需±0.3℃）。

   采样频率：每30秒一次，异常时自动提升至5秒/次。

●报警阈值

   温度：10℃~32℃（ASHRAE标准），超限分级报警（预警/严重/紧急）。

   湿度：40%~60%RH，防止静电或冷凝。

   3D热力图：通过DCIM平台展示温度分布，自动定位热点。

漏水监测

●监测范围

   空调周边：精密空调冷凝水排水管、加湿器下方。

   管道区域：冷冻水/冷却水管、消防喷淋管下方。

   建筑渗漏：窗户、外墙接缝处（如机房位于地下层）。

●技术要求

   检测方式

   感应绳：覆盖地板下及关键路径，支持定位式（米级精度）。

   点式传感器：用于小型区域（如电池室）。

●报警联动

   声光报警+短信通知。

   自动关闭对应区域空调供水阀（T4机房需冗余控制）。

空气质量监测

●监测参数

   颗粒物：PM2.5/PM10（防止灰尘堆积影响散热）。

   腐蚀性气体：SO₂、H₂S、NOx（铜箔腐蚀预警）。

   氧气浓度（电池室）：防止密闭空间缺氧。

●部署要求

   每500㎡部署1套气体检测仪，电池室、UPS室独立监测。

   数据接入动环平台，超标时联动新风系统换气。

噪声与振动监测

   ●噪声

   机房边界≤45dB（A），精密空调附近需监测。

   ●振动

   T4机房部署振动传感器，防止设备因地震/施工移位。

消防环境联动

●烟雾探测

   采样管覆盖天花板静压层、地板下空间，灵敏度0.005%obs/m。

   联动空调关闭风阀，防止烟雾扩散。

●灭火区域环境监测

   气体灭火区（如FM200）需监测气压、氧气浓度，灭火后自动启动排风。

智能分析与告警

●动态阈值调整

   基于历史数据自动优化报警阈值（如夏季湿度上限放宽至65%）。

   根因分析，例：温度升高→自动检索关联设备（空调故障/IT负载突增）。

●告警分级

   紧急：温度＞35℃或漏水→短信+电话+自动启备用空调。

   严重：湿度＜30%或PM10超标→工单派发+现场巡检。

   预警：空调滤网堵塞≥80%→邮件通知+维护计划提醒。

系统集成要求

●协议兼容

   支持Modbus、TCP、IEC104等，对接第三方平台。

●高可用性

   双服务器热备，断网时本地存储数据≥7天。

●可视化

   3D机房模型中标明传感器位置。

解决方案

●温湿度与漏水

   部署：每机柜通道部署双冗余传感器（T4区域）漏水感应绳环形布线（地板下+空调周边）。

   智能策略：温度梯度超过5℃自动触发空调优先级调整。

●空气质量与消防联动

   部署：烟雾探测器、腐蚀性气体传感器（电池室与UPS室）。

   联动：烟雾报警→关闭新风系统+启动气体灭火。

●能效优化

   实时计算PUE/CLF，推荐最佳制冷模式（如间接蒸发冷却启用条件）。

   基于历史数据预测设备故障（如UPS电池容量衰减趋势）。

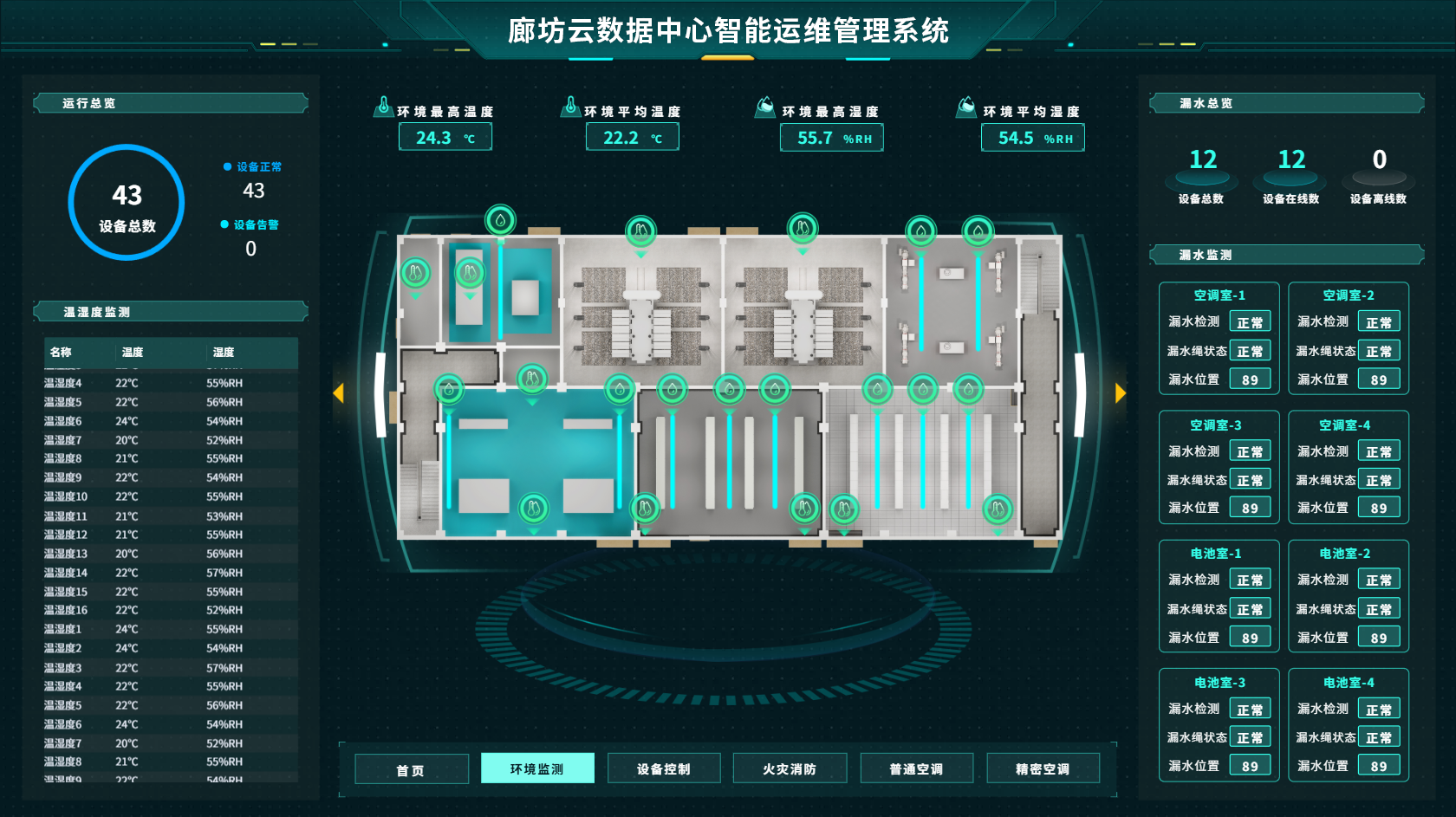

   3D可视化运维，BIM模型集成传感器数据，点击机柜即可查看实时温湿度曲线。

   视频监控与动环数据叠加（如配电柜温度异常时自动调取摄像头）。

●告警管理

   紧急：断电/漏水/温度＞35℃→自动启备用电源+通知运维负责人。

   严重：湿度＜30%/空调失效→现场巡检。

   预警：滤网堵塞/电池健康度＜80%→邮件提醒+纳入维护计划。

●高可用设计

   网络冗余：工业环网（双链路）。

   数据冗余：边缘节点本地存储，断网时数据不丢失。

   设备冗余：关键传感器（如温湿度）双路部署。

●合规与扩展性

   等保2.0合规：日志审计、操作留痕、数据加密。

落地成果

廊坊云数据中心动环及环境监控系统采用“智能传感+设备联动+3D可视化”架构，集成高精度传感器、能效优化及3D可视化运维，实现动力、环境、安防的全方位监控。方案具备T4级高可用性，支持双冗余网络、秒级告警及故障预测，确保8.64万机架安全稳定运行。通过动态调节制冷策略和PUE优化，可降低能耗20%以上，同时减少30%人工巡检成本。系统满足等保2.0要求，并预留液冷扩展能力，为京津冀数字经济提供绿色、高效、智能的数据中心基础设施支撑。
