客户介绍

宾阳光伏电站是由宾阳县天晴新能源科技有限公司投资建设的水上光伏发电项目，位于广西壮族自治区南宁市宾阳县古辣镇新胜村。电站采用水面光伏模式，光伏场区全部建设在水库水面之上，充分利用水体资源，实现土地集约化利用，同时减少水面蒸发，提高发电效率。距离宾阳县古辣镇6公里，海拔介于95m～110m之间，总装机交流侧容量100MW，直流侧容量99.81MW。

客户需求

●动力设备

   光伏阵列：直流侧电压、电流、功率（组串级监控）。逆变器运行状态（温度、效率、故障报警）。汇流箱监测（防雷、绝缘阻抗、温度）。

   箱变/升压站：变压器油温、负载率、冷却系统状态。开关柜电气参数（电压、电流、谐波）。

●环境监控

   气象数据：光照强度、环境温度、湿度、风速（影响组件散热及抗风设计）。

   防火防雷：烟雾探测、避雷器状态监测。

●设备安全监控

   视频监控：覆盖光伏阵列、升压站、码头等关键区域，支持AI识别入侵、设备异常（如冒烟）。

   防盗报警：周界红外/电子围栏，联动声光报警。

   浮体稳定性：倾斜传感器、锚固点应力监测（预防风浪位移）。

●系统功能

   实时监测与告警。

   多参数阈值告警（短信/平台推送），如温度超限、绝缘故障。

   支持分级告警（紧急、一般、提示）。

   数据存储与分析：历史数据存储（≥3年），支持发电量、设备效率等趋势分析。与SCADA、EMS系统联动，优化运维策略。

   远程控制：远程启停逆变器、通风设备等（需权限管理）。

   可视化界面：实时数据看板。

解决方案

采用“感知层—传输层—平台层—应用层”四层架构。

感知层：传感器、摄像头、环境监测设备等。

传输层：有线（光纤/RS485）+无线（4G/5G/LoRa）混合组网。

平台层：动环监控软件+数据存储分析平台。

应用层：Web可视化界面、告警推送系统。

●动力监控

   组串监测模块：实时监测组串电流、电压。

   智能电表：交流侧电量计量。

   逆变器通信模块：采集逆变器温度、效率等数据。

   变压器监测终端：油温、负载率、冷却系统状态。

●环境监测

   气象站：光照、温湿度、风速、降雨量水面浮体固定，抗风浪设计。

   水位传感器 ：实时监测水库水位变化，超声波式，IP68防护。

   电子围栏：周界入侵报警。

   烟雾探测器：火灾早期预警。

   有线通信：升压站内采用光纤环网（冗余设计），保障高可靠性。RS485用于短距离设备连接（如汇流箱到网关）。

   LoRa：低功耗广域网，覆盖光伏阵列（传输距离1~5km）。

   4G/5G：用于气象站分散设备回传数据。

   网关设备：工业级网关（如华为AR502H），支持多协议转换（Modbus to IEC 61850）。

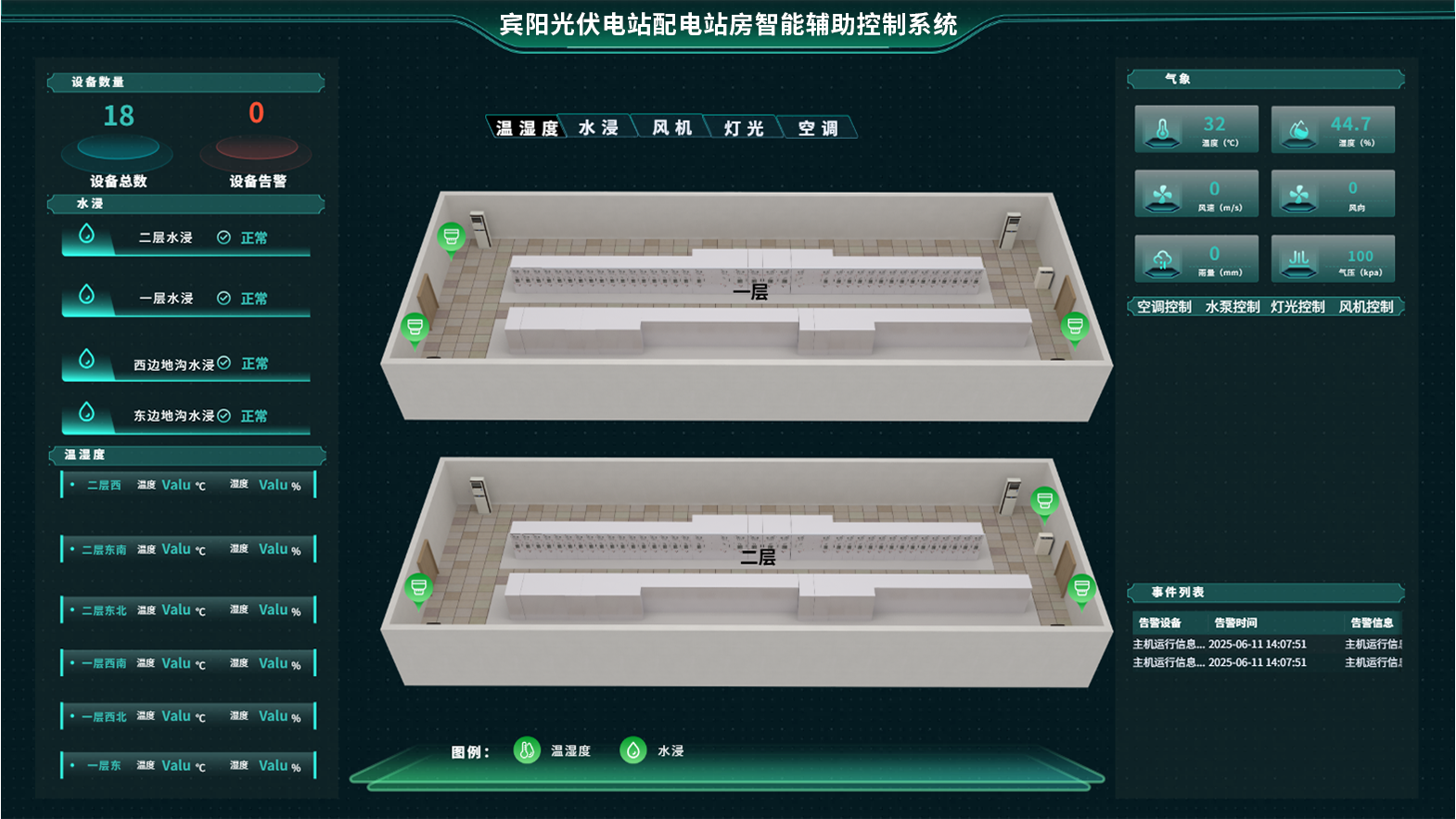

   实时监控：动态展示发电量、设备状态、环境数据。3D地图标注光伏阵列位置及告警点位。

   智能告警：多级告警（紧急/重要/一般），支持短信、邮件、APP推送。告警自动关联视频画面（如火灾告警触发摄像头转向）。

   数据分析：发电效率分析、设备健康度评估、预测性维护建议。

落地成果

宾阳光伏电站成功部署智能化动环监控系统，实现全站设备及环境数据的实时监测与高效管理。系统覆盖100MW光伏阵列、升压站及水域环境，通过LoRa+4G混合组网，完成3000+监测点数据采集，传输稳定性达99.9%。关键成果包括：

智能运维：实时监测组串级电流、电压，故障定位时间缩短80%，年发电效率提升5%。

安全防控：AI视频监控与电子围栏联动，实现周界入侵识别率95%，火灾预警响应时间＜30秒。

环境适配：IP68防水传感器与浮标式气象站稳定运行，水位、水质数据采集精度达98%。

可视化管控：3D平台集成数据看板，支持远程巡检，运维成本降低40%。
