客户介绍

四川德阳拱桥110kV变电站是德阳市旌阳区黄河新区的重要电力枢纽，也是德阳首座采用模块化建设的全户内智能变电站。作为城市核心区供电的关键设施，该站以预制舱、组合电器等模块化组件为核心，大幅缩短了建设周期，提升了工程效率，充分体现了现代电力建设的智能化、集约化理念。 变电站采用全户内结构设计，有效节省土地资源，减少对周边环境的影响，完美契合城市核心区对空间利用和生态保护的严格要求。其智能化的运行管理系统实现了设备状态实时监测、故障快速诊断和远程调控，显著提高了供电可靠性和运维效率。 作为德阳黄河新区的重要配套工程，拱桥变电站直接服务于这一城市拓展区的快速经济发展，为区域内蓬勃兴起的商业综合体、高端住宅区和现代化工业园提供稳定、高效的电力保障。它的建成投运不仅优化了区域电网结构，更通过智能化的电力供应，有力支撑了黄河新区作为德阳新经济增长极的发展需求，为地方经济社会高质量发展注入了强劲动力。

客户需求

●设备监控

   配电系统监测：实时监测站用电（400V配电系统）的电压、电流、功率、电能质量（谐波、电压波动）等参数。

   UPS/直流电源监测：监测UPS及直流系统的运行状态、电池组电压、充放电电流、剩余容量等，确保后备电源可靠。

   空调及通风系统：监测站内空调运行状态（温度、湿度、能耗）、风机运行状态，确保设备散热良好。

●环境监控

   温湿度监测：监测主控室、GIS室、蓄电池室、电缆层等重点区域的温湿度，防止设备过热或受潮。

   水浸监测：在电缆沟、设备间等易积水区域安装水浸传感器，防止漏水或渗水影响设备安全。

   SF6气体监测（如适用）：若采用GIS组合电器，需监测SF6气体浓度，防止泄漏危害。

   消防监测：联动火灾报警系统，监测烟雾、可燃气体浓度，确保消防安全。

●安防监控

   门禁系统：采用电子门禁（IC卡/指纹/人脸识别），记录人员进出，防止未授权进入。

   视频监控：部署高清摄像头，覆盖主要设备区、出入口，支持AI智能分析（如人员闯入、设备异常行为识别）。

   电子围栏/红外对射：防止非法入侵，确保变电站安全。

●智能联动控制

   自动告警：异常情况（如温度超标、水浸、断电等）触发声光报警，并推送至运维平台或手机APP。

   远程控制：支持远程调节空调、风机等设备，提高响应速度。

   联动预案：如火灾报警时自动切断非关键电源，启动排烟系统。

●系统架构要求

   高可靠性：采用工业级传感器和通信设备，适应变电站电磁环境。

   标准化接口：支持IEC61850、MODBUS等协议，与变电站自动化系统无缝对接。

   数据存储与分析：具备历史数据存储、趋势分析、报表生成功能，支持智能诊断。

解决方案

感知层：部署各类传感器（温湿度、水浸、SF6、电流/电压等）及智能设备（摄像头、门禁）。

传输层：采用工业以太网+光纤环网，保障数据高速、可靠传输。

平台层：部署智能动环监控主机，集成数据采集、存储、分析及告警功能。

应用层：提供本地监控大屏+远程运维平台（PC/APP），支持多级权限管理。

核心子系统

●动力监控子系统

   配电监测：在400V配电柜安装智能电表（支持MODBUS协议），监测电压、电流、功率因数、谐波等。

   UPS/直流电源监测：通过RS485或IEC61850协议接入动环系统，实时监测电池状态，预测寿命。

   空调智能控制：采用物联网空调或加装智能控制器，实现远程调温、定时启停，降低能耗。

●环境监控子系统

   温湿度监测：在GIS室、蓄电池室等关键区域部署工业级温湿度传感器，阈值超限自动告警。

   水浸监测：在电缆沟、设备间安装光电式水浸传感器，灵敏度高，抗干扰强。

   SF6气体监测： SF6传感器，精度高，寿命长，联动风机排风。

   消防联动：接入火灾报警系统，触发声光报警并推送信息至运维人员。

●安防监控子系统

   视频监控：部署AI智能摄像头，支持人脸识别、区域入侵检测，视频存储≥30天。

   门禁管理：采用人脸/IC卡双因素认证，记录人员进出日志，支持远程开门。

   周界防护：安装电子围栏+红外对射，非法闯入时联动声光报警及视频抓拍。

●智能告警与联动

   多级告警机制：分普通、重要、紧急三级，通过短信、APP、声光等方式通知。

   自动化策略：如温度超限自动启动备用空调，水浸触发排水泵，SF6泄漏启动排风系统。

●关键技术应用

   边缘计算：在本地动环主机实现数据预处理，减少网络负载，提升响应速度。

   数字孪生：3D可视化展示变电站动环状态，支持设备故障模拟与预测性维护。

●系统优势

   高可靠性：工业级硬件+双通道通信，满足电力系统EMC要求。

   智能化运维：减少人工巡检，故障定位效率提升50%以上。

   节能环保：通过空调智能控制、照明联动，降低站用电10%~15%。

落地成果

德阳拱桥110kV变电站动环监控系统成功投运后，实现了全方位智能化运维管理，显著提升了变电站的安全性和运行效率。系统部署了温湿度、水浸、SF6、配电监测等200+个传感器，结合AI视频分析、智能门禁等设备，构建了“监测—预警—联动”一体化平台。

安全提升：实时监测环境参数，全年预警温湿度异常32次、水浸风险5次，未发生设备环境故障；SF6监测系统确保GIS室零泄漏风险。

运维高效：远程监控替代80%人工巡检，故障平均响应时间从2小时缩短至20分钟，UPS电池劣化预测准确率达95%。

节能降耗：空调智能调控+照明联动策略，年节省站用电约12%，减少碳排放15吨。

智能联动：火灾报警、非法入侵等事件100%自动触发应急机制，并推送至运维APP，保障快速处置。

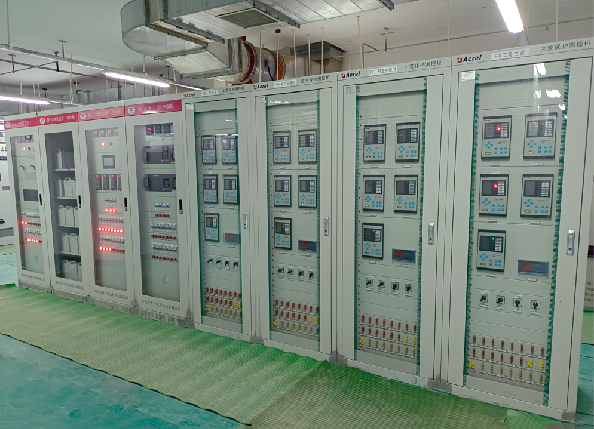

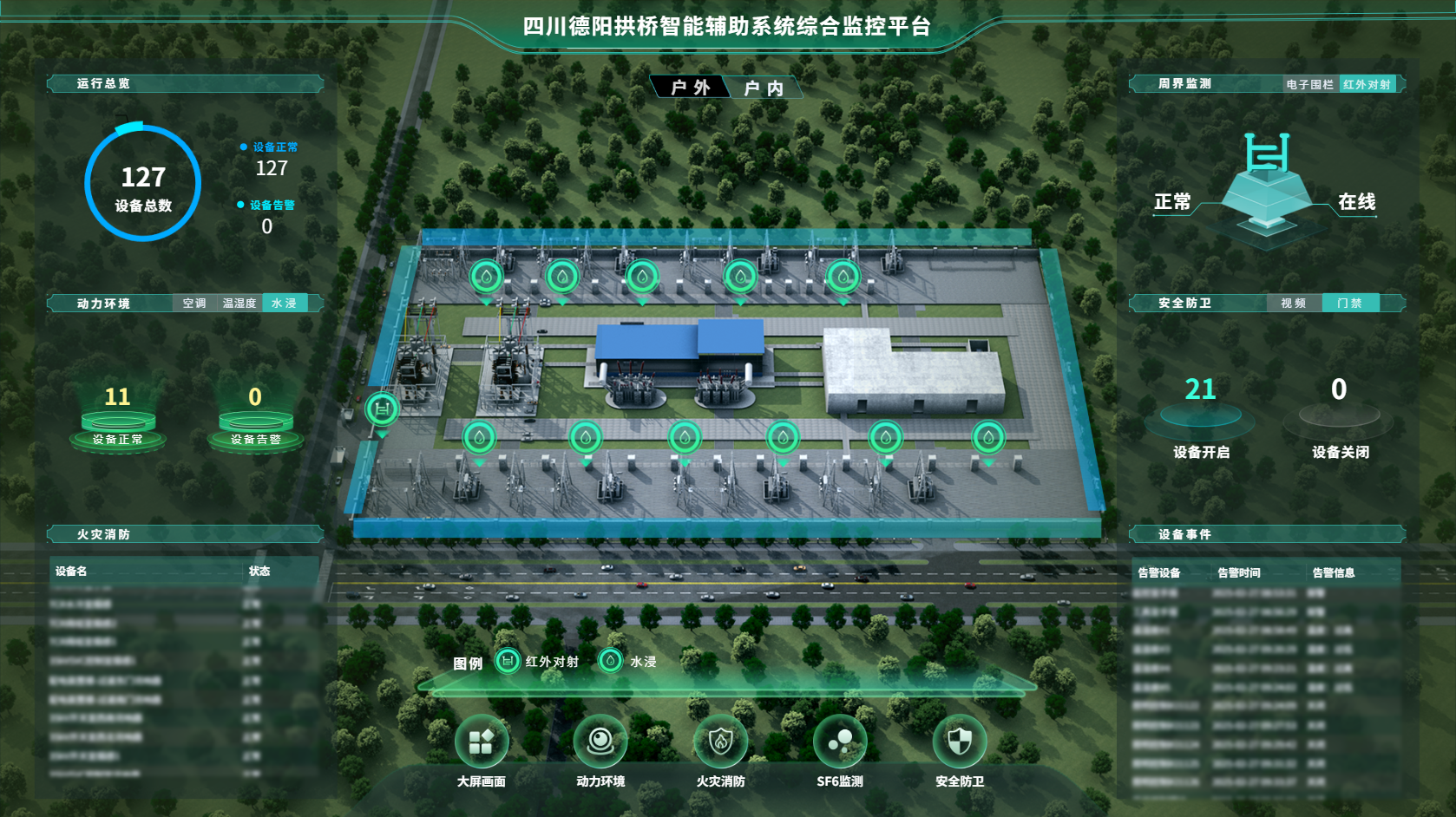

系统通过IEC61850协议与变电站自动化平台无缝对接，3D可视化界面直观展示设备状态。
